滤波电容器

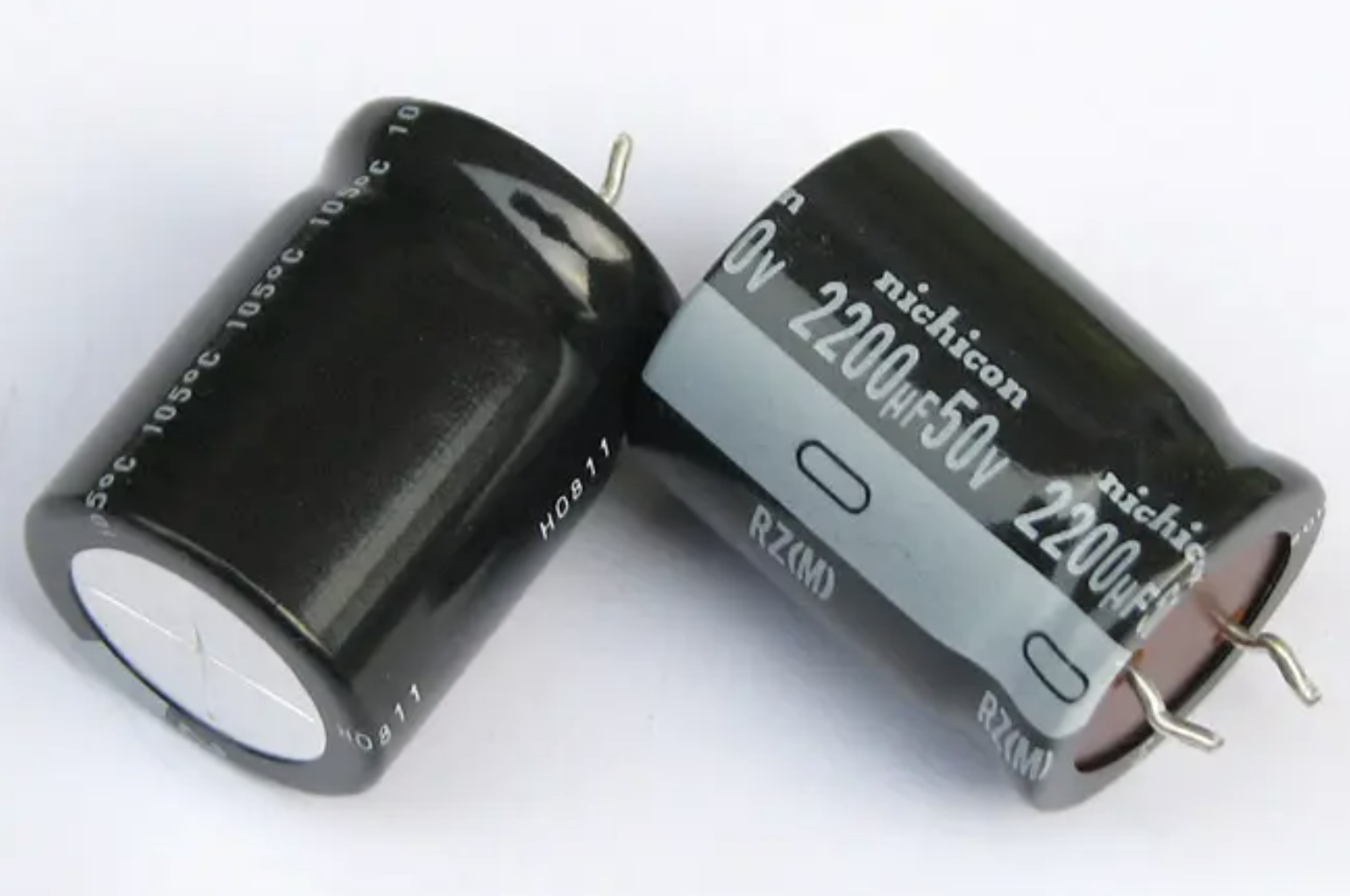

电解电容的功能是滤除电流中的低频信号，但即使对于低频信号，频率也分为几个数量级。

因此，为了适合在不同频率下使用，电解电容器也分为高频电容器和低频电容器（这里的高频是相对的）。

低频滤波电容主要用于滤波器或变压器整流后的滤波，其工作频率为50Hz，与电源一致;高频滤波电容主要在开关电源整流后工作，其工作频率为几千Hz到几万。

赫兹。

当我们将低频滤波电容器用于高频电路时，由于低频滤波电容器的高频特性不好，因此在高频充放电时具有较大的内阻和较高的等效电感。

因此，在使用中，由于电解质的频繁极化而产生大量的热量。

较高的温度将使电容器内的电解质蒸发，并且电容器内的压力将升高，最终导致电容器的膨胀和爆裂。

1.电容器对地滤波需要一个与地并联的较小电容器，为高频信号提供接地路径。

2.在电源滤波中，接地电容应尽可能靠近地面。

从理论上讲，电源滤波电容越大越好。

通常，大电容器对低频波进行滤波，小电容器对高频波进行滤波。

4.可靠的方法是并联两个大电容和一个小电容，通常需要两个数量级或更多，以获得更大的滤波器频带。

当印刷电路板上有接触器，继电器，按钮和其他组件时。

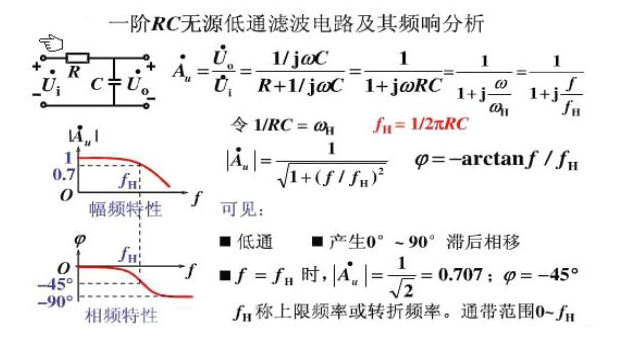

在操作它们时会产生大的火花放电，并且必须使用RC吸收电路来吸收放电电流。

一般情况下，R取1~2kΩ，C取2.2~4.7μF，一般10PF电容用于滤除高频干扰信号。

0.1UF用于滤除低频纹波干扰，也可以进行调节。

影响。

滤波电容的具体值取决于PCB上的主要工作频率以及可能影响系统的谐波频率。

您可以查看相关制造商的电容数据或参考制造商提供的数据库软件，并根据具体需要进行选择。

。

至于数量不一定，看你的具体需求，再加上一两个也很好，暂时无用，不能先发帖，根据实际调试情况再选择值。

如果PCB上的主要工作频率较低，请添加两个电容，一个用于避免纹波，另一个用于处理高频信号。

如果发生大瞬时电流，建议添加更大的钽电容。

电容值DIP（MHz）STM（MHz）1.0μF2.550.1μF8160.01μF2550 1000pF 80 160 100 pF 250 500 10 pF 800 1.6（GHz）但只是一个参考，用旧工程师的话来说 - 主要是依靠经验。

更可靠的方法是并联两个大电容和一个小电容，通常需要两个数量级以获得更大的滤波器频带。

一般来说，大电容滤除低频波，小电容滤除高频波。

电容的值与要滤除的频率的平方成反比。

可以通过公式C = 4Pi * Pi /（R * f * f）来选择特定电容器。

如何选择电源滤波电容，掌握精华和方法，并不难。

1）理论上理想的电容器，其阻抗随着频率的增加而减小（1 / jwc），但由于电容器两端引脚的电感效应，电容器应视为LC串联谐振电路，自谐振频率器件的FSR参数，这意味着当频率大于FSR值时，电容变为电感。

如果电容器被滤波到地，当频率超过FSR时，干扰的抑制会大大降低，因此需要并联一个较小的电容器。

可以想一想小电容的原因，SFR值大，为高频信号提供接地路径，所以我们经常在电源滤波电路中理解这一点：大电容考虑低频，小电容考虑高频，根本原因在SFR（自谐振频率）值不同的情况下，当然也要想一想为什么从这个角度考虑，你可以理解为什么电容器中的电源滤波器尽可能接近地面到地面。

2）然后在实际设计中我们经常有问题。

我怎么知道电容的SFR？即使我知道SFR值，如何选择不同SFR值的电容值？它是电容器还是两个电容器？ SFR值与电容值有关，并且与电容器的引脚电感有关。

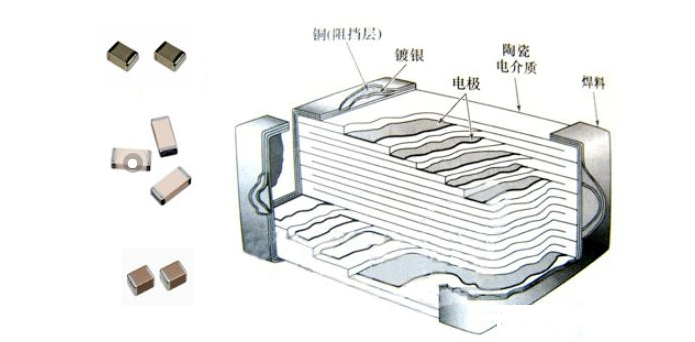

因此，0402,0603的SFR值或相同电容值的直插式电容器不相同。

当然，有两种方法可以获得SFR值，1）数据表，如22pf0402电容SFR值约为2G，2）通过网络分析仪直接测量其自谐振频率，想一想如何测量S21后知道电容器的SFR值，使用软件模拟，如RFsim99，选择一个或两个电路在您供电的工作频段。

有足够的噪音抑制率吗？模拟后，它是实际的电路测试。

例如，在调试移动电话的接收灵敏度时，LNA的电源滤波是关键。

提高几dB。
