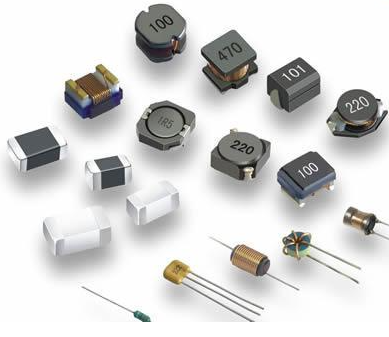

贴片电感的分类

片式电感器主要有四种类型，即缠绕型、层压型、编织型和薄膜片式电。通常使用两种类型：缠绕型和层压型。前者是传统绕线电感器小型化的产物；后者采用多层印刷技术和层压生产工艺制成，体积比缠绕式片式感应器小。它是电感元件领域的关键产品。

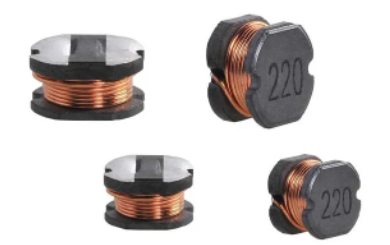

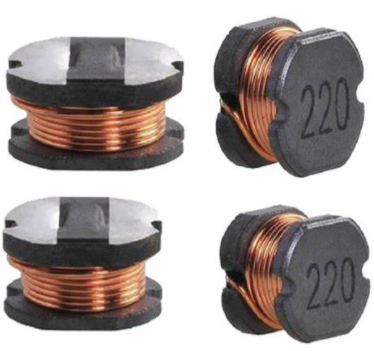

绕线型

它具有电感范围宽（mH～H）、电感精度高、损耗小（即Q值大）、允许电流大、制造工艺继承性强、简单、成本低等特点，但在进一步小型化方面受到限制。陶瓷芯绕片式电感器可以在如此高的频率下保持稳定的电感和相当高的Q值，因此它们在高频电路中占有一席之地。

TDK的NL系列电感为缠绕式，0.01~100uH，精度为5%，Q值高，可满足一般要求。

NLC型适用于功率电路，额定电流可达300mA；NLV型Q值高，环保（再生塑料），可与NL互换；NLFC具有磁性屏幕，适用于电源线。

叠层型

它具有良好的磁屏蔽、高烧结密度和良好的机械强度。缺点是合格率低、成本高、电感小、Q值低。

与绕片电感器相比，它有许多优点：体积小，有利于电路的小型化，闭合磁路，不会干扰周围的元件，也不会受到相邻元件的干扰，有利于元件的高密度安装；一体化结构，可靠性高；良好的耐热性和焊接性；形状规则，适用于自动表面安装生产。

TDK MLK电感器体积小、可焊性好、磁屏、高密度设计、单片结构、可靠性高；MLG型灵敏度小，使用高频陶瓷，适用于高频电路；MLK型工作频率12GHz，高Q，低灵敏度（1n~22nH）

薄膜片式

具有在微波频段保持高Q、高精度、高稳定性和小体积的特性，其内电极集中于同一层面，磁场发布集中，能确保装贴后的器件参数变化不大，在100MHz以上呈现良好的频率特性。

编织型

特点是在1MHz下的单位体积电感量比其它片式电感器大、体积小、容易安装在基片上。用作功率处理的微型磁性元件。
