保险丝

保险丝，也称为电流保险丝，在IEC127标准中被定义为“保险丝连接”，是一种热响应元件。保险丝安装在保险丝盒（保险丝）或闸刀开关中，并在电路中串联连接。 爱迪生在一百多年前发明的保险丝在当时被用来保护昂贵的白炽灯。

保险丝主要由三部分组成：熔化部分、电极部分和支架部分。保险丝通常由易熔金属制成，如铅、锡、铅锡合金或锌，熔点非常低（约200-300℃）。在正常情况下，保险丝可以保持电网的可靠运行，但在过载或短路情况下，熔点较低的保险丝会被电流加热到熔化温度并继续加热，导致一些保险丝熔化和蒸发，从而切断被保护的电路并确保电器和连接电线的安全。保险丝由瓷套、瓷座、触头、弹簧夹和其他组成保险丝的部件组成。它们通常与家庭中的电表和断开负载开关一起使用，作为供电线路连接到家庭后的保护措施。

1结构参数

外观尺寸

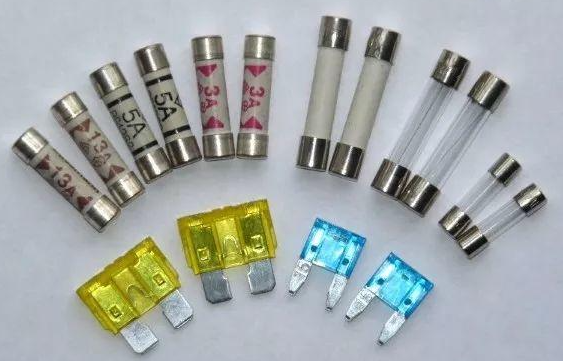

1.丝状。早期的原始保险丝是用螺丝直接锁定的，用于各种尺寸的老式开关和插座。

2.片状（裸片状）。使用起来比传统的丝状更方便。

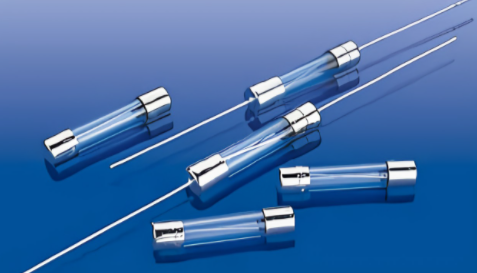

3.玻璃管形状。有几种不同的尺寸，常见于电子产品中。

   6.3 x 32毫米（直径x长度）

   5 x 20毫米

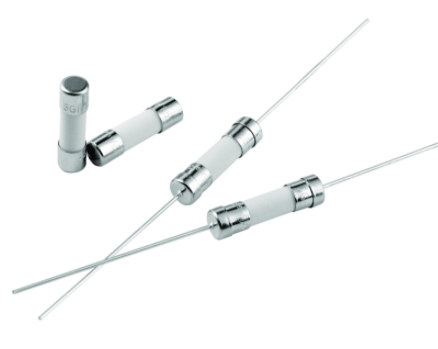

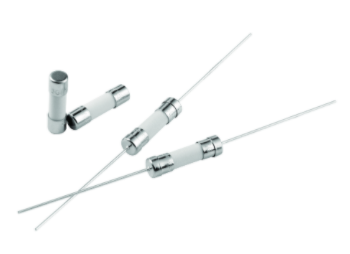

4.陶瓷管。有几种不同的形状和尺寸可以避免玻璃爆裂。

5.带金属片连接器的塑料片：汽车保险丝。

6.表面安装元件（SMD）类型。

7.圆柱形，插入式：直接焊接在电路板上，在产品内部使用。

配置结构

基本组成

一般的保险丝由三个部分组成：一个是熔断部分，它是保险丝的核心，在熔断时起到切断电流的作用。相同类型和规格的保险丝应具有相同的材料、几何尺寸、电阻值尽可能小且一致，最重要的是具有一致的熔断特性。家用保险丝通常由铅锑合金铅制成；第二个是电极部分，它通常有两个重要的部件，将熔体连接到电路上。它必须具有良好的导电性，并且不应产生明显的安装接触电阻；第三部分是支撑部分。保险丝的熔体通常是薄而软的。支架的作用是固定熔体，使三部分成为一个刚性的整体，便于安装和使用。它必须具有良好的机械强度、绝缘性、耐热性和阻燃性，在使用过程中不应产生断裂、变形、燃烧和短路等现象。

灭弧装置

电力电路和大功率设备中使用的熔断器不仅具有通用熔断器的三个部分，而且还具有灭弧装置。这种类型的保险丝不仅用高工作电流保护电路，而且当熔体熔化时，两端都有高电压。通常，熔体已经熔化（熔化）甚至蒸发，但电流没有被切断。原因是在熔断的瞬间，在电压和电流的作用下，保险丝的两个电极之间出现拉弧现象。这种灭弧装置必须具有强绝缘性和良好的导热性，并带负电。石英砂是一种常用的灭弧材料。

熔断器

此外，一些保险丝有熔断指示装置，用于指示当保险丝被激活（熔断）时，其外观发生一定程度的变化，使维修人员易于检测，如发光、变色、弹出固体指示器。

标志

大多数保险丝上的标记都在本体或端盖和标记上，指示其额定值。然而，“芯片型”保险丝几乎没有或根本没有标记功能，这使得识别非常困难。

保险丝可能表现出相似且明显不同的特性，从而决定其标记。保险丝标记通常传达以下信息：

安培保险丝的额定值

电压电平保险丝

时间电流特性，即速度保险丝

经国家和国际标准机构批准

制造商/产品编号/系列

中断能力

效应

一百多年前，爱迪生发明的保险丝被用来保护当时昂贵的白炽灯。随着时代的发展，保险丝保护电子/电力设备免受电流/过热损坏，避免了电子设备内部故障造成的严重损坏。

工作原理

当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。且发热量遵循着这个公式：Q=0.24I2RT；其中Q是发热量，0.24是一个常数，I是流过导体的电流，R是导体的电阻，T是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。当制作保险丝的材料及其形状确定了，其电阻R就相对确定了（若不考虑它的电阻温度系数）。当电流流过它时，它就会发热，随着时间的增加其发热量也在增加。电流与电阻的大小确定了产生热量的速度，保险丝的构造与其安装的状况确定了热量耗散的速度，若产生热量的速度小于热量耗散的速度时，保险丝是不会熔断的。若产生热量的速度等于热量耗散的速度时，在相当长的时间内它也不会熔断。若产生热量的速度大于热量耗散的速度时，那么产生的热量就会越来越多。又因为它有一定比热及质量，其热量的增加就表现在温度的升高上，当温度升高到保险丝的熔点以上时保险丝就发生了熔断。这就是保险丝的工作原理。我们从这个原理中应该知道，您在设计制造保险丝时必须认真地研究您所选材料的物理特性，并确保它们有一致几何尺寸。因为这些因素对保险丝能否正常工作起了致关重要的作用。同样，您在使用它的时候，一定要正确地安装它。

2功能用途

当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了保险丝，那么保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

注意事项

1.正常工作电流在25℃条件下运行，保险丝的电流额定值通常要减少25%以避免有害熔断。大多数传统的保险丝其采用的材料具有较低的熔化温度。因此，该种保险丝对环境温度的变化比较敏感。例如一个电流额定值为10A的保险丝通常不推荐在25℃环境温度下在大于7.5A的电流下运行。

2．电压额定值保险丝的电压额定值必须等于或大于有效的电路电压。一般标准电压额定值系列为32V、125V、250V、600V。

3．电阻保险丝的电阻在整个电路中并不重要。由于安培数小于1的保险丝电阻只有几个欧姆，所以在低压电路中采用保险丝时应考虑这个问题。大部分的保险丝是用温度系数为正的材料制造的，因此，就有冷电阻和热电阻之分。

4．环境温度保险丝的电流承载能力，其实验是在25℃环境温度条件下进行的，这种实验受环境温度变化的影响。环境温度越高，保险丝的工作温度就越高，其寿命也就越短。相反，在较低的温度下运行会延长保险丝的寿命。

5．熔断额定容量也称为致断容量。熔断额定容量是保险丝在额定电压下能够确实熔断的最大许可电流。短路时，保险丝中会多次通过比正常工作电流大的瞬时过载电流。安全运行要求保险丝保持完整的状态(无爆裂或断裂)并消除短路。

智能

对于大多数采用电感的非同步整流升压型开关变换器，其输入和输出之间都存在一条直流通路，如图1所示。该通路的存在会造成两种不良后果：其一，一旦输出短路或严重过载时间超出几百毫秒将导致二极管（通常为肖特基二极管）过热损坏；其二，当由于某种原因，比如人为关闭，使开关振荡电路停止工作，负载端仍然有电压存在，只是比输入端低一个二极管的管压降而已，这时输出仍会消耗能量。除此之外，如果该残存电压低于负载稳态工作电压范围，将使电路处于不确定状态。

对于输出电流相对较小的应用场合（小于5A），利用单片电流模式控制器和高端电流取样技术，上述两个问题都可以很好地解决。在这些电路中，二极管被一同步整流开关三极管取代，因此通过关闭内部开关三极管就可把输入输出通路截断，这样一来，负载端对输入端来说就呈高阻状态，而这正是所希望的结果。在正常工作状态，电路内部的高端取样电阻对负载电流周期性地进行采样，因此避免了因过流导致灾难性后果出现。因此，内部过热保护电路为变换器提供了安全工作区（SAO）。

其中MAX668是一个开关控制器，由它完成升压功能。电流反馈型升压控制器（MAX668）驱动低端逻辑电平N沟道增强型MOSFET，该开关管通过低端电流取样电阻到地。高端开关是一肖特基二极管，选择它主要是它具有低的正向导通压降。由图可见，升压变换器的拓扑基本结构未被破坏。本应用中，MAX668把3.3V电压变为5V，负载电流可达3A。

其中P沟道增强型MOSFET——Q1是实现负载断路的关键元件。当MAX668在关闭模式时，二极管D1仍然导通，使得MAX810L的电源端的电压为3.3V减去二极管D1的管压降。由于MAX810L的复位门槛电平为4.65V，因此其RESET端输出为高电平，迫使Q1关断，从而使负载与输入电源断开。MAX668通过外部反馈电阻网络设定5V输出电压。当输出电压超MAX810L的复位门槛电平时，其内部单稳电路开始工作并延时约240ms。之后，MAX810L的输出变低，使Q1导通。

Q1导通之后，MAX810L一直监测输出电压以确定输出是否过流。过载将会导致输出电压下降，当它低于MAX810L门槛电平时，MAX810L的输出经过20μs的延迟后由高变低，从而关断Q1并使负载断开。由于MAX668的升压作用，MAX810电源端电压又会高于其门槛电平，240ms的复位延迟时间后，MAX810L输出再次由高变低，开通Q1并自动再次连通负载。上述过程会一直周期性重复下去，除非移去多余负载或将MAX668关闭使其停止工作。因此MAX810L和开关Q1一起构成了一个固态开关（电子保险丝）。

MAX810L（微功耗器件）具有非平衡推挽输出级。当对外输出电流时，它等效于一个6kΩ电阻；当从外汲取电流时，它等效于一个125Ω的电阻。当导通或关断Q1时，由于MAX810L的电阻阻止了Q1的密勒电容和栅源电容快速充放电，因此使开关瞬态过程得以减慢。假定Q1总的等效电容为5000pF时，则MAX810汲取电流时（等效于125Ω电阻）大电流三极管的RC电路的时间常数约为0.6μs。整个导通过程电压瞬态响应时间大约为10RC=6μs。完全关断同样开关Q1的时间大约是完全导通时间的48倍。

当外部负载或C2在启动瞬间要汲取较大电流时，快速导通Q1可能使MAX810输入电压低于其复位门槛电压从而导致复位出现，因此在图2基础上再增加一RC网络以减缓其开通过程，合适地选择R、C可使负载连接过程延续到几个MAX668开关工作周期，使MAX668的输出电压一直高于MAX810的复位门槛电压。假如R、C使Q1的导通时间延长，同时也延长了关断时间。因此需要在电阻上并联一肖特基二极管，以加速当负载过载时关闭Q1的进程。

为了获得增强型通道及较低的导通电阻，上述电路均需要采用逻辑电平控制的P沟道MOSFET，如果Q1的导通电阻值较大且在其两端产生较大的压降（特别是低输出电压应用场合或负载离电源的距离较远时），则应该从Q1漏极端反馈电压调节输出。设计电路时，必须最小化寄生参数同时仔细考虑电路布局。利用一个SOT23封装的低电压模拟开关（MAX4544）可实现上述远端调节，该开关受控于MAX810L的输出，如图4所示。

根据MAX4544产品参数，其最低工作电压为2.7V。由于输入电压为3.3V，而肖特基的正向管压降为0.3V，因此即使该升压变换处于关闭模式，MAX4544（及MAX810）也处于工作状态。此时，MAX810输出高电平，MAX4544的公共端COM与其常开端NO（Q1的源极）相连。当MAX668使能时，与MAX4544公共端相连的电阻网络为MAX668提供反馈电压。由于5V电压时MAX4544的导通电阻最大可达60Ω，因此为了得到最小输出电压误差，反馈电阻的取值应该很大。由于3V工作电压时，MAX4544的导通电阻仅为120Ω，因此开关MAX4544引入的误差电压很小，即使低输出电压也是如此。

当使能升压变换器，且其输出电压超过MAX810的复位门槛电平并经过复位延迟后，MAX810的输出将由高变低，使Q1导通，连通负载。同时，MAX810输出的低电平使MAX4544的COM端与NC端（常闭端）接通，使得反馈电阻由Q1的源极切换至Q1的漏极，从而允许从远离变换器的负载端对输出电压进行调节。

上述MAX4544的开关过程也把MAX810的输入端从Q1的源极切换到Q1的漏极，这样一来，MAX810可以用来监测负载是否过载。

高压保险

高压熔丝在高压电塔与电线杆上，经常使用兼具启断开关功能的熔丝链开关 (Fuse Cutout)，作为输配电系统的过电流或短路保护。

3产品种类

按保护形式分，可分为：过电流保护与过热保护。用于过电流保护的保险丝就是平常说的保险丝（也叫限流保险丝）。用于过热保护的保险丝一般被称为"温度保险丝"。温度保险丝又分为低熔点合金形与感温触发形还有记忆合金形等等（温度保险丝是防止发热电器或易发热电器温度过高而进行保护的，例如：电吹风、电熨斗、电饭锅、电炉、变压器、电动机等等；它响应于用电电器温升的升高，不会理会电路的工作电流大小。其工作原理不同于"限流保险丝"）。

按使用范围分，可分为：电力保险丝、机床保险丝、电器仪表保险丝（电子保险丝）、汽车保险丝。

按体积分，可分为：大型、中型、小型及微型。按额定电压分，可分为：高压保险丝、低压保险丝和安全电压保险丝。

按分断能力分，可分为：高、低分断能力保险丝。

按形状分，可分为：平头管状保险丝（又可分为内焊保险丝与外焊保险丝）、尖头管状保险丝、铡刀式保险丝、螺旋式保险丝、插片式保险丝、平板式保险丝、裹敷式保险丝、贴片式保险丝。

按熔断速度分，可分为：特慢速保险丝（一般用TT表示）、慢速保险丝（一般用T表示）、中速保险丝（一般用M表示）、快速保险丝（一般用F表示）、特快速保险丝（一般用FF表示）。

按标准分，可分为：欧规保险丝、美规保险丝、日规保险丝。

按类型分，可分为：电流保险丝（贴片保险丝、微型保险丝、插片保险丝、管状保险丝），温度保险丝（RH[方块型]、RP[电阻型]、RY[金属壳]），自恢复保险丝（插件、叠片、贴片）。

按尺寸可分为：贴片型0603，0805，1206，1210，1812，2016，2920；非贴片型Φ2.4×7，Φ3×7，Φ3.6×10，Φ4.5×15，Φ5.0×20，Φ5.16×20，Φ6×25，Φ6×30，Φ6×32，Φ8.5×8，Φ8.5×8×4，Φ10×38，Φ14×51。

4相关产品

可恢复式保险丝

自恢复保险丝或过流保护片。

温度保险片

温度保险片当温度超过一定的安全温度后会变形导致断电，温度回复即可复原。

温度保险丝

温度保险丝（Thermal cutoff）常见于现今的电热类装置之中，当温度超过一定的安全温度后会熔断。

具有温度保险丝的装置例如：电锅、电热器、咖啡机、吹风机等。

温度保险丝的规格中虽也有容许电流一项，但要注意的是：温度保险丝并没有与电流保险丝一样的电流保护作用，不可混淆。

5分断能力

当介于常规不熔断电流与相关标准规定的额定分断能力（的电流）之间的电流作用于保险丝时，保险丝应能满意地动作，而且不会危及周围环境。保险丝被安置的电路的预期故障电流必须小于标准规定的额定分断能力电流，否则，当故障发生保险丝熔断时会出现持续飞弧、引燃、保险丝烧毁、连同接触件一起熔融、保险丝标记无法辨认等现象。当然，劣质保险丝的分断能力达不到标准规定的要求，使用时同样会发生上述的危害。

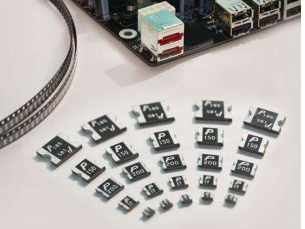

自复保险丝

零功率电阻低：自复保险丝自身阻抗较低，正常工作时功率损耗小，表面温度低。

过流保护速度快：自复保险丝由于自身材料特性，过流状态响应速度比其它过流保护装置快得多。

自锁运行：自复保险丝在过流保护状态，以极小的电流锁定在高阻状态，只有切断电源或过电流消失后，才会恢复低阻状态。

自动复位：自复保险丝在起到过流保护作用后（故障排除）自行复位，无需进行拆换。

耐大电流：自复保险丝有极好的耐大电流能力，有的规格可承受100A电流冲击。

应用：PPTC的应用范围很广，可以用在各种电子产品、通讯产品、电源供应器等。
