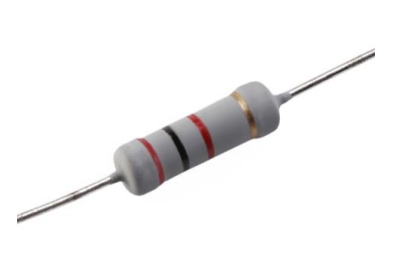

金属膜电阻器是薄膜电阻器的一种。采用高温真空镀膜技术,将镍铬或类似合金紧密附着在瓷棒表面形成皮膜,切割并调整电阻值以达到最终所需的精密电阻值,然后添加适当的接头进行切割,并在表面涂覆环氧树脂进行密封保护。由于它是引线式电阻,因此便于手动安装和维修,并用于大多数家用电器、通信和仪器。
金属膜电阻器是一种以特殊金属或合金为电阻材料,通过真空蒸发或溅射在陶瓷或玻璃上形成电阻膜层的电阻器。这种电阻一般采用真空蒸发工艺,即在真空中加热合金,使合金蒸发,在陶瓷棒表面形成导电金属膜。电阻值可以通过开槽和改变金属膜的厚度来控制。其耐热性、噪声电势、温度系数、电压系数等电性能均优于碳膜电阻器。金属薄膜电阻器的制造工艺是灵活的。它不仅可以调整其材料组成和膜厚,还可以通过开槽来调整电阻值。因此,它可以制成性能好、电阻范围宽的电阻器。
金属膜电阻性能参数:
1、温度系数:±100ppm/℃
2、大功率负载和低电流噪声
3、性能稳定,高频性能好
4、工作温度范围:-55℃~+155℃
5、精度:0.25%、0.5%、1%、5%
6、电阻范围:1Ω~10mΩ
7、标称电阻:E-96
8、包装方式有带装和散装
金属膜电阻特点:
1) 高热传导瓷芯
2) 高稳定性金属膜
3) 高可靠性端盖,具有良好的压配合
4) 高绝缘耐溶剂环氧树脂漆

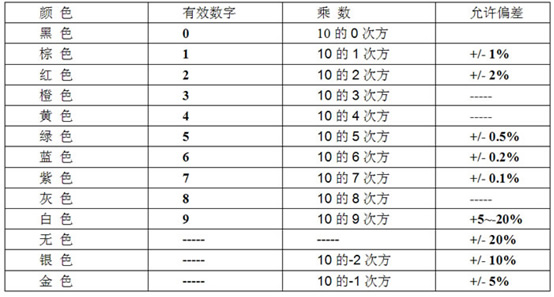

5) 符合MIL和EIA的标准色码带
6) 具有良好可焊性的导线(可根据客户要求制造铜线销和镀锡铜包钢线销)
